Основа за керемиден покрив тип II

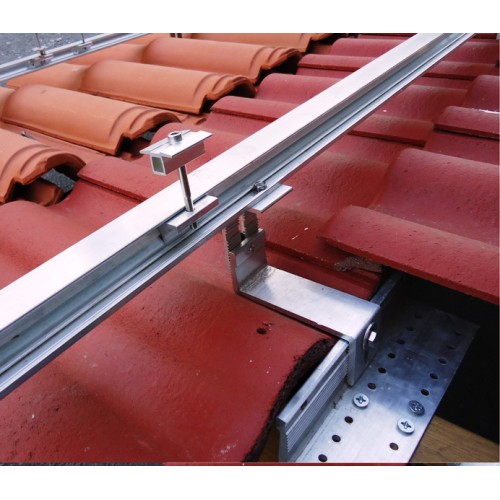

Горният елемент на Монтажните системи също е основата на покрива тип II, както е показано на фигурата. Тази база е защитена от Организацията за индустриална собственост (OBI) със специален патент. Съвсем скоро се очаква тя да бъде приложена и от ЕВРОПЕЙСКИЯТ ОФИС.

Основата може да се монтира върху покриви, които са покрити с припокриване на катран, както и върху греди с малък размер на напречното сечение.

Спецификации

Основата Тип II се различава от Базата Тип I по отношение на регулирането на височината. Тип II има по-малка настройка на височината при «a», но предлага по-голяма крайна височина при «b, както е показано на диаграмата.

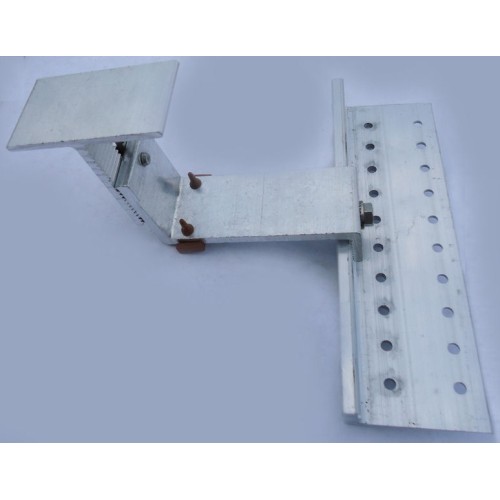

Покривната основа от керемиди тип II е изградена изцяло от алуминиеви профили. Закрепва се с болтове М8. Свързаните шайби са INOX.

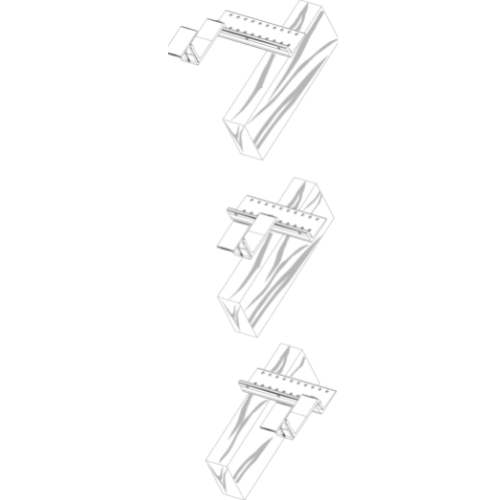

Основата може да се регулира по височина както в точката на фиксиране «a», така и в «b». Основата може да има три (3) различни форми, както е показано на фигурата, в технически чертеж. Базата е статично разработена и сертифицирана от Technischer Uberwachungs-Verein (TUV). Състои се от три (3) различни профила, които са свързани със зъби и овални отвори.

При всяка смяна на позицията на отделните сегменти, техните повърхности остават успоредни и в същото време те не се регресират от натиск, упражняван върху тях. Профилът (размер f) може да бъде прикрепен към профила (размери c и a) в три (3) различни точки.

Съществуващите отвори, в профила (размер c), дават възможност за поставяне на профила на три (3) различни плочки. Това е голямо предимство за формиране на скелетна фиксация на фотоволтаични рамки.

Основи се поставят само върху ножицата (парцел) на покрива, тъй като това са основните основи на кофража на покриви с керемиди. И накрая, профилът (размери b, d и e) форма "T" може да се регулира на височина от 73,5 mm-121, 5 mm. Базата тип II се поставя на максимално разстояние от 1,20 метра.

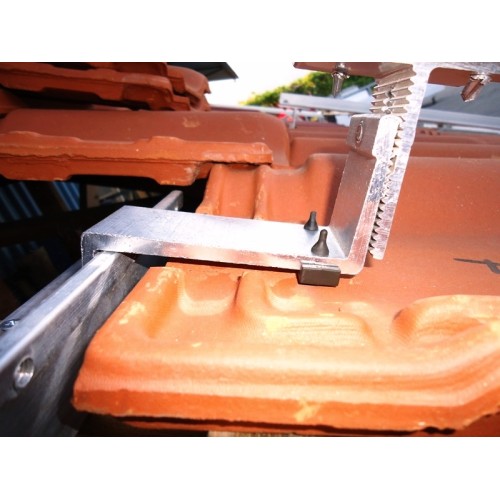

Базите се предлагат със специални защитни устройства, както е показано на снимката.

Еластичният компонент е поставен в "Z" частта на монтажната конструкция и целта на това устройство е да постигне гладко докосване на основата върху покрива с керемиди, за да се избегне счупване на керемидите. Във всяка основа са прикрепени две (2) еластични приспособления. Основата с гумен протектор с код 150.3111.

Опаковка на продукта

Base Type II се предлага в картонена опаковка с размери 36x26x20cm. Всяка кутия съдържа 24 комплекта основи. Освен основите, комплектът включва два (2) винта от неръждаема стомана M8x16, самозавинтващи се винтове от неръждаема стомана (2 винта 6.3 x19mm за всяка основа) и винтове за ПДЧ (6X50mm) по три (3) за всяка база данни.

аз

КОД 150.3111 Основа от тип II с керемиден покривен гумен компонент.
