Монтажна рамка II средна - (покривна и наземна)

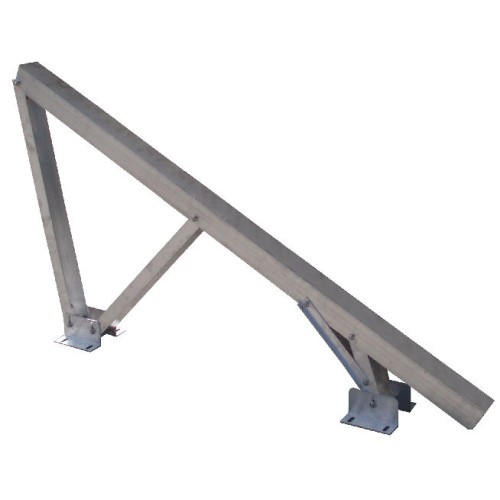

Плоската монтажна рамка II се използва за поддържане на фотоволтаични панели в таванско помещение или на открито. Рамката е произведена от алуминиеви профили, които са свързани помежду си, създавайки трапецовидно оформление с ъгъл към хоризонталната равнина от 30 градуса.

Всички рамки са сертифицирани за статична ефективност. Проектирането и проучването са извършени по поръчка на EUROCODE и сертифицирани от TUV NORD. Полученият сертификат може да се намери в папката "Техническа поддръжка".

От горната страна на рамката са монтирани две шини, а над релсите са закрепени фотоволтаични панели.

Спецификации

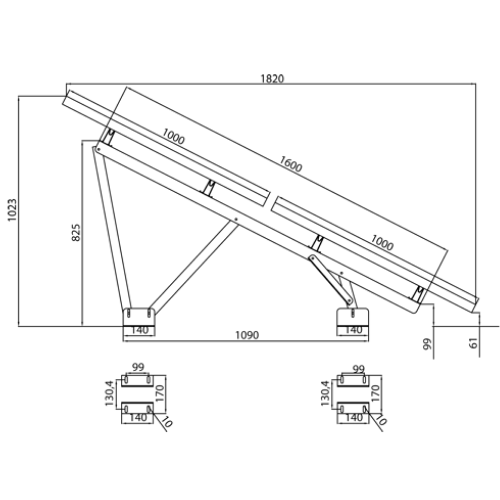

Рамката е изцяло изработена от алуминиеви профили. Разстоянието между краката на рамката е 1090 мм, височина 825 мм и дължина на опорната повърхност на релсата 1600 мм. За свързването на отделни компоненти се използват INOX M8 винтове и контрагайки.

Краката на рамката се регулират независимо. Освен това те имат възможност за регулиране на височина до 0,025 m и лесно подравняване на всички части.

Разстоянията между рамките не трябва да надвишават два метра, а конзолните профили не трябва да надвишават 0,50 m.

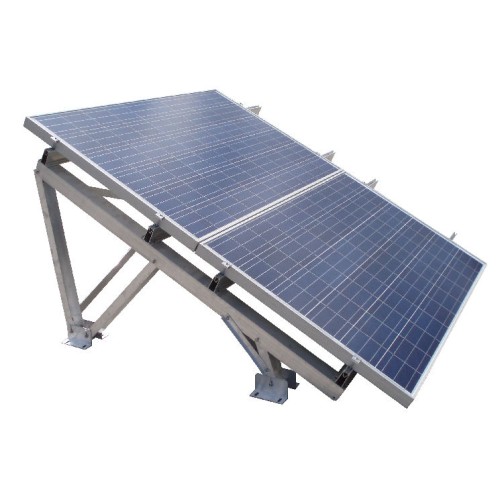

Между две (2) рамки се поставят два (2) панела хоризонтално или един  вертикално, както е показано на снимката.

Инсталационни процедури

Както беше споменато, рамките се поставят не по-големи или равни на два метра. Този елемент е от съществено значение, според TUV сертификата, тъй като само по този параметър рамката ще може да осигури пълната якост от вятър или теглото на снега.

Основите, прилежащи към повърхността на покрива, имат предимството да следват несъвършенствата на циментовите неравности и подравнявания. Краката се закрепват с метални тапи M10X120mm.

За най-добри резултати се препоръчва дупките в бетона да се почистят с въздух и да се запълнят с течна смола. Преди да поставите винтовете M10, се препоръчва да поставите уплътненията, за да предотвратите проникването на влага във входовете на сградата.

По време на поставянето и монтажа на рамки трябва да се вземе предвид таблицата за устойчивост на рамката на ветрови натоварвания за всяка конкретна зона. Таблицата е приложена в менюто "Техническа поддръжка" и показва брояча, който ще се използва. За да се гарантират приемливи нива на устойчивост, се препоръчва използването на химически уплътнения в таванско помещение или еквивалентни тегла на цимент, в случай на открит терен.

Опаковка на продукта

Рамката II е поставена в опаковка, която включва всички подсекции за една  рамка. По-конкретно, пакетът включва алуминиеви профили, четири ъглови профила (крачета), 18 винта INOX M8X16mm със стопорни гайки и 8 самовинта 6.3 X19 mm и две (2) шайби M8.

КОД 150.5010 Средна рамка II
