Основа за вертикални панели върху ламаринен покрив

Стоманена опорна основа за покриви е върховното постижение на компанията DEAL и е интелигентно решение за монтиране на фотоволтаични модули върху стоманени покриви.

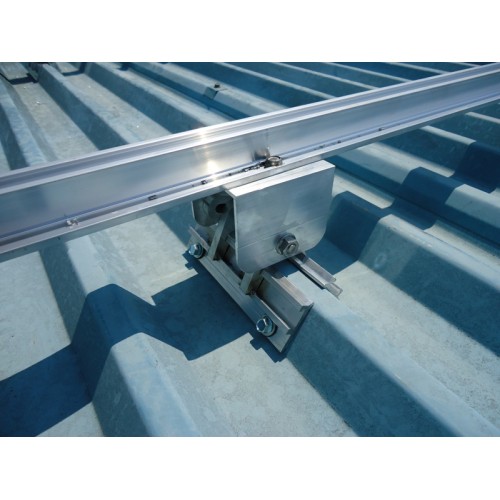

Основното му предимство е, че на базата на иновативния си дизайн осигурява голяма гъвкавост и лекота на монтиране на соларни системи върху стоманени покриви с всякаква трапецовидна форма, както е показано на снимките.

Основата може да се регулира върху стоманен покрив с произволен брой банки, като външният ръб в горната част има максимален размер 73 мм, а страните са отворени под ъгъл по-малък от 110 градуса. Вертикалните страни на трапеца трябва да са повече от 40 мм, за да се осигури подходяща повърхност за позициониране и захващане на основата.

Спецификации

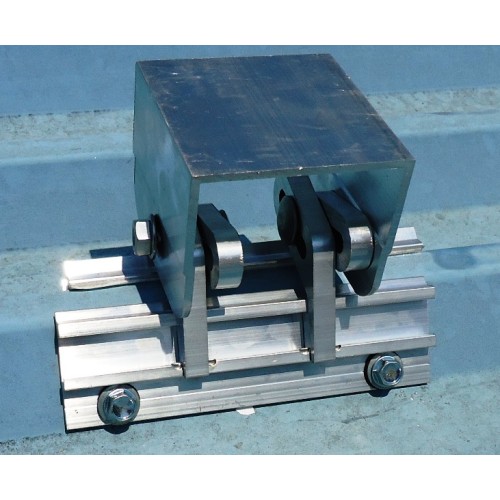

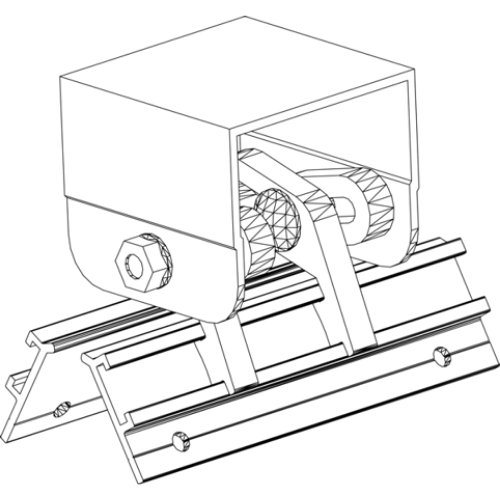

Основата се състои от три (3) различни алуминиеви профила, които са свързани с четири (4) ъглови скоби. В основния профил, който е гръбнакът на основата (главата), двата (2) с еднаква форма и размер подвижни профила (крачета) са свързани с ъглови скоби.

Ъгловите скоби са закрепени в „главата“ с винт от неръждаема стомана. Двете (2) движещи се части на основата могат да се движат под ъгъл от 0° до максимум 110 градуса и се отварят до 73 мм.

На горната повърхност на "главата" се регулират алуминиеви релси и подвижните профили или крачета се адаптират към повърхността на стоманения покрив.

Първо, краката на основата се закрепват към стоманения покрив и след това основата се затяга с винтове за самопробиване INOX 6.3 x32mm. За да получите пълно уплътнение на монтажа, всички винтове имат гумена шайба в горната част на гайката.

Опаковка на продукта

Основата се предлага в картонена опаковка, която включва 14 комплекта основи, напълно сглобени. Комплектът включва също четири (4) самопробиващи се винта от неръждаема стомана 6,3 x 32 mm и два (2) винта от неръждаема стомана (6,3 X19 mm) за всяка основа.

Код 150.3060 Стоманена опорна основа за покрив
